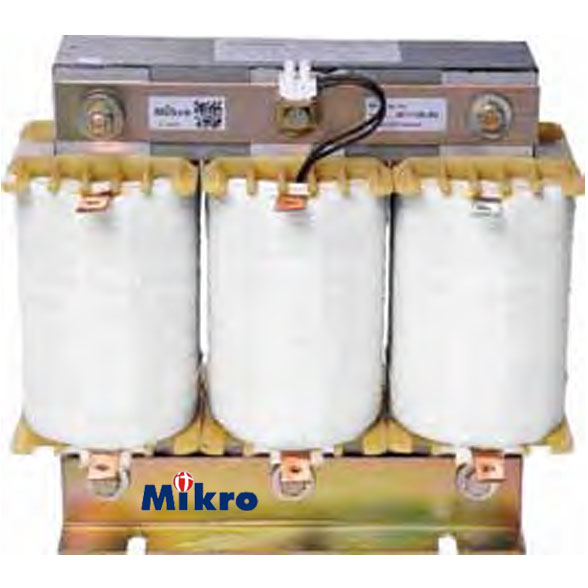

MX07-400/88.9-440/100 : Cuộn kháng Mikro cho tụ bù 100Kvar, 440V, lọc 7%
mx07-400/88.9-440/100mx07-400/88.9-440/100
Nhà sản xuất: Mikro Malaysia
Chi tiết

CUỘN KHÁNG LÀ GÌ?

Cuộn kháng là linh kiện điện tử chứa từ trường, là một cuộn dây điện cảm có điện kháng không đổi, dùng để hạn chế dòng ngắn mạch.

Cuộn kháng được cấu tạo bởi một cuộn dây dẫn điện quấn quanh một lõi sắt. Khi cho dòng điện qua cuộn dây sẽ sinh ra từ trường và chính từ trường này sẽ sinh ra áp cảm ứng để hãm lại biến thiên dòng điện trong cuộn.

PHÂN LOẠI CUỘN KHÁNG

Cuộn kháng được phân loại theo 2 chỉ tiêu:

Phân loại theo điện áp và phân loại theo công dụng.

Phân loại theo điện áp:

- Cuộn kháng hạ thế: Cuộn kháng được sử dụng với điện áp đến 1000V

- Cuộn kháng trung thế: Cuộn kháng được sử dụng với điện áp từ 1000V trở lên

Phân loại theo công dụng

- Cuộn kháng bảo vệ thiết bị điện:

Chủ yếu sử dụng kháng trở của cuộn dây để hạn chế dòng điện ngắn mạch và biến thiên dòng điện di/dt.

- Cuộn kháng tụ bù:

Kết hợp giữa điện kháng và dung kháng để hạn chế tác hại của sóng hài bậc cao lên tụ bù.

- Cuộn kháng bảo vệ biến tần:

Chúng ta có 3 loại:

• Cuộn kháng đầu vào biến tần (AC line reactor): Line reactor dùng để hạn chế sóng hài bậc cao từ biến tần đi vào hệ thống và bảo vệ 1 phần linh kiện điện tử.

• Cuộn kháng đầu ra biến tần (AC load reactor): Load reactor cải thiện dạng sóng dòng điện khi chiều dài dây dẫn từ biến tần đến động cơ lớn.

• Và DC reactor.

Line reactor quan trọng hơn load reactor.

Cuộn kháng cho tụ bù tác dụng như thế nào?

Cuộn kháng kết hợp với tụ bù tạo thành mạch LC nhằm hạn chế tác hại sóng hài bậc cao. Việc lựa chọn chủng loại cuộn kháng (6%, 7%, 14%) phụ thuộc thành phần sóng hài trong hệ thống.

- Việc lựa chọn đúng cuộn kháng sẽ giúp làm giảm các vấn đề với xảy ra với tụ bù như:

• Giảm sự biến dạng của điện áp và dòng điện.

• Để ngăn chặn sóng hài ảnh hướng tới các tụ bù.

• Làm giảm dòng quá độ khi đóng tụ.

Tùy vào hệ thống tải, tính chất của tải mà ta tính toán sử dụng cuộn kháng phù hợp, tốt nhất nên kiểm tra sóng hài hệ thống trước khi chọn và lắp đặt cuộn kháng.

Để có được một quá trình sử dụng hiệu quả, chúng ta phải lựa chọn cuộn kháng phù hợp và tương ứng nhất.

Việc sử dụng cuộn kháng không phù hợp hoặc lắp đặt không đúng cách là nguyên nhân của hiện tượng quá tải, nổ tụ. Bên cạnh đó, nhiều cuộn kháng không đảm bảo kĩ thuật sẽ gây ra tiếng kêu rất lớn.

Vì vậy lựa chọn cuộn kháng phù hợp để sử dụng là một bước rất quan trọng.

Các clip tham khảo về Sóng Hài

Phần 1: Sóng hài là gì? https://www.youtube.com/watch?v=oKiMjWnLUlg&t=13s

Phần 2: Các cách xử lý sóng hài https://www.youtube.com/watch?v=LQqChJYnabc

Phần 3: Sử dụng cuộn kháng lọc sóng hài, vậy tụ bù là gì? https://youtu.be/hQLv0OS7nEY
