Osemco OSS-62-TN-3pole

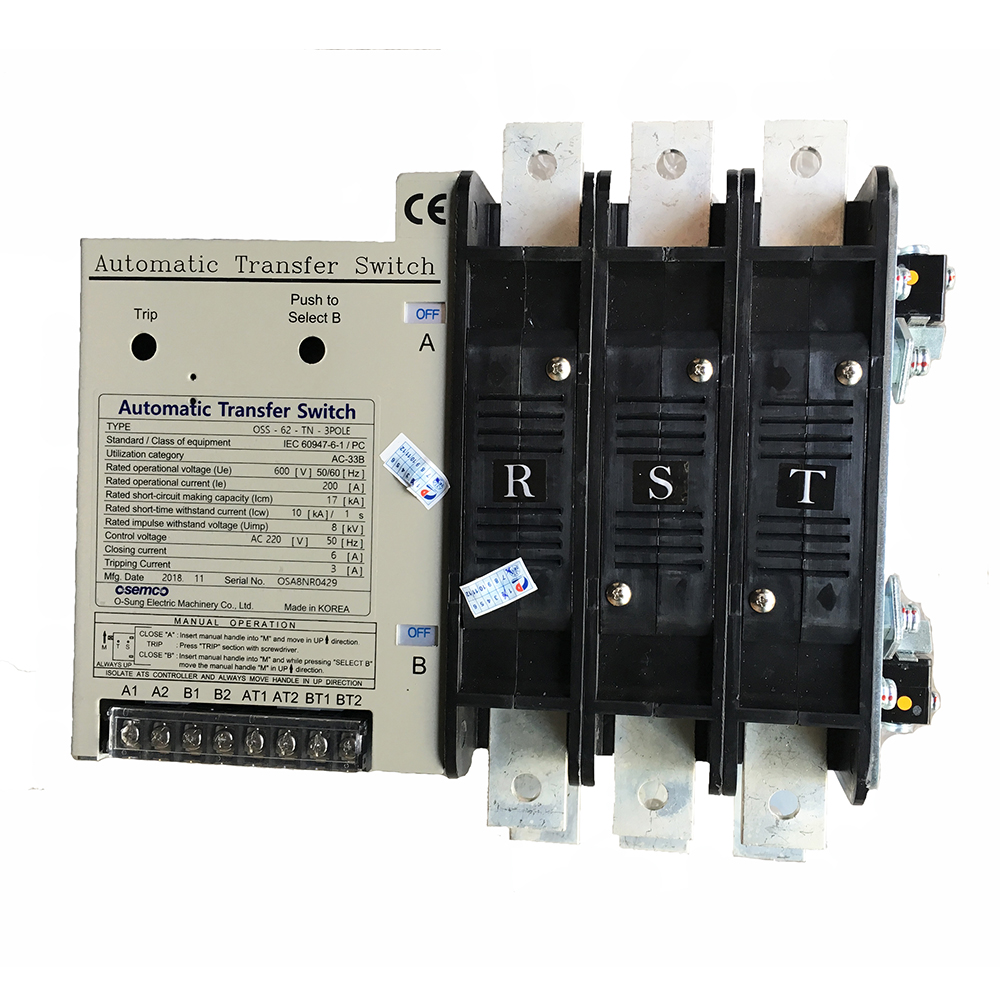

Osemco OSS-62-TN: Chuyển nguồn tự động ATS 3 pha 200A Osung, loại 3 vị trí
osemco oss-62-tn-3pole
Chi tiết
THÔNG SỐ KỸ THUẬT CHÍNH ATS OSEMCO 200A 0SS-62-TN
- Số cực: 3P
- Dòng điện định mức Ie: 200A
- Điện áp định mức Ue: 600V
- Điện áp điều khiển Ue: 220VAC
THÔNG SỐ KỸ THUẬT KHÁC
| TYPE | 606-TN, TBN 61-TN, TBN | 62-TN, TBN | 64-TN, TBN 66-TN, TBN | ||||||||
| Rated Operational Voltage (ue) | AC 600V, DC 125V | ||||||||||
| Rated Current (le) | 60A, 100A | 200A | 400A, 600A | ||||||||
| Neutral Phase Current | 60A, 100A | 200A | 400A, 600A | ||||||||
| Kind of Throw | Double Throw | ||||||||||
| Connection | Front(T), Back(TB) | ||||||||||
| Number of poles | 2P | 3P | 4P | 2P | 3P | 4P | 2P | 3P | 4P | ||
| Weight | 14kg | 16kg | 18kg | 16kg | 19kg | 22kg | 16kg | 19kg | 22kg | ||
| Rated Short-Time Withstand Current (1sec) | 5kA | 10kA | 12kA | ||||||||
| Short-Circuit Making Capacity | 7.65kA | 17kA | 24kA | ||||||||
| Switching Capacity |
AC - 33B (6Ie making / 6Ie breaking cos Ø = 0.5 ) DC - 31B (1.5Ie making / 1.5Ie breaking L/R = 1ms ) |
||||||||||
| Switching Frequency | 60Time / Hour | ||||||||||
| Operating Current | DC 110V / 125V | 6A | 6A | 7A | |||||||
| AC 100V / 110V | 3A / 6A | 3A / 6A | 3.5A / 7A | ||||||||
| AC 200V / 240V | 1.5A / 3A | 1.5A / 3A | 2A / 3.5A | ||||||||
| Trip Coil Current | DC 110V = 2.5A, AC 110A = 2.5A, AC 220V = 1.5A | ||||||||||
| Operating Time | “A” POWER | Making | ≤ 55 ms | ≤ 55 ms | ≤ 60 ms | ||||||
| Breaking | ≤ 20 ms | ≤ 20 ms | ≤ 25 ms | ||||||||
| “B” POWER | Making | ≤ 80 ms | ≤ 80 ms | ≤ 80 ms | |||||||
| Breaking | ≤ 20 ms | ≤ 20 ms | ≤ 25 ms | ||||||||
| Number of Operating Cycles | Without Current | 10,000 | |||||||||
| With Current | 5,000 | ||||||||||
| Cautions |
1. For complete operation, Be sure to provide control source for more than 0.5sec. 2. When control source will be provided to A side and B side simultaneously, Coil may be damaged. 3. Control Relay should be selected considering sufficient contact capacity to withstand against more than control current |
||||||||||
KÍCH THƯỚC ATS OSUNG 400A OSS-64-TN
SƠ ĐỒ NỐI DÂY ATS OSUNG 400A
Trường hợp dùng các bộ điều khiển ATS chuyên dụng như Deepsea, Smartgen, Osemco ADC thì xem tài liệu
