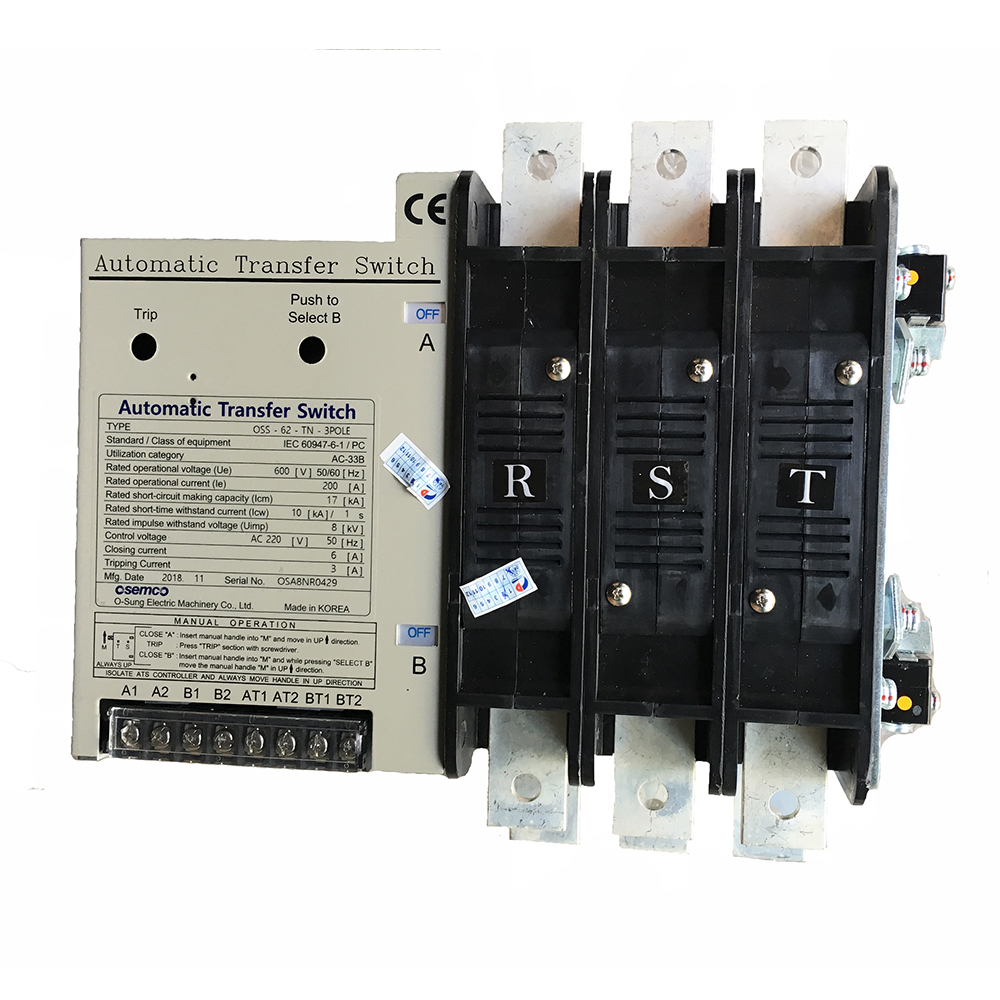

Osemco OSS-64-TN-3Pole: ATS 3P 400A

Osemco OSS-64-TN: Bộ chuyểnn nguồn tự động ATS Osung 400A, 3 cực, xuất xứ hàn quốc.
osemco oss-64-tn-3poleosemco oss-64-tn-3pole
Đánh giá: 4/5
Giá có VAT: 22,415,300 VND
Giá: 20,377,500 VND
Nhà sản xuất: Thiết bị Osemco
Chi tiết

THÔNG SỐ KỸ THUẬT CHÍNH ATS OSEMCO 400A 0SS-64-TN

  • Số cực: 3P
  • Dòng điện định mức Ie: 400A
  • Điện áp định mức Ue: 600V
  • Điện áp điều khiển Ue: 220VAC

THÔNG SỐ KỸ THUẬT KHÁC

TYPE 606-TN, TBN 61-TN, TBN 62-TN, TBN 64-TN, TBN 66-TN, TBN
Rated Operational Voltage (ue) AC 600V, DC 125V
Rated Current (le) 60A, 100A 200A 400A, 600A
Neutral Phase Current 60A, 100A 200A 400A, 600A
Kind of Throw Double Throw
Connection Front(T), Back(TB)
Number of poles 2P 3P 4P 2P 3P 4P 2P 3P 4P
Weight 14kg 16kg 18kg 16kg 19kg 22kg 16kg 19kg 22kg
Rated Short-Time Withstand Current (1sec) 5kA 10kA 12kA
Short-Circuit Making Capacity 7.65kA 17kA 24kA
Switching Capacity

AC - 33B (6Ie making / 6Ie breaking cos Ø = 0.5 )

DC - 31B (1.5Ie making / 1.5Ie breaking L/R = 1ms )

Switching Frequency 60Time / Hour
Operating Current DC 110V / 125V 6A 6A 7A
AC 100V / 110V 3A / 6A 3A / 6A 3.5A / 7A
AC 200V / 240V 1.5A / 3A 1.5A / 3A 2A / 3.5A
Trip Coil Current DC 110V = 2.5A, AC 110A = 2.5A, AC 220V = 1.5A
Operating Time “A” POWER Making ≤ 55 ms ≤ 55 ms ≤ 60 ms
Breaking ≤ 20 ms ≤ 20 ms ≤ 25 ms
“B” POWER Making ≤ 80 ms ≤ 80 ms ≤ 80 ms
Breaking ≤ 20 ms ≤ 20 ms ≤ 25 ms
Number of Operating Cycles Without Current 10,000
With Current 5,000
Cautions

1. For complete operation, Be sure to provide control source for more than 0.5sec.

2. When control source will be provided to A side and B side simultaneously, Coil may be damaged.

3. Control Relay should be selected considering sufficient contact capacity to withstand against more than control current

KÍCH THƯỚC ATS OSUNG 400A OSS-64-TN

kích thước Osemco oss-64-tn

SƠ ĐỒ NỐI DÂY ATS OSUNG 400A

cấu trúc các bộ phận ats osung sơ đồ nối dây bên trong ats osung sơ đồ nối ats osung dùng relay sơ đồ nối ats osung dùng công tắc xoay sơ đồ nối ats osung dùng timer

Trường hợp dùng các bộ điều khiển ATS chuyên dụng như Deepsea, Smartgen, Osemco ADC thì xem tài liệu
