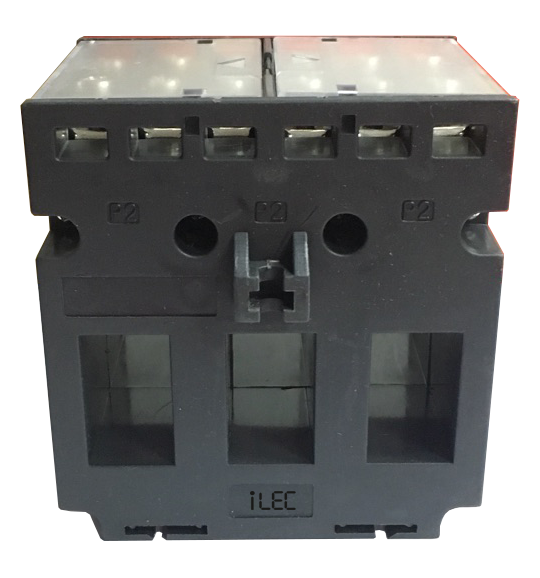

ILEC TPCT-103: Biến dòng 3 pha 100A

GIỚI THIỆU

TPCT-103 được thiết kế với ưu điểm nhỏ gọn, dễ dàng lắp đặt với MCCB frame 100A dòng phổ thông như LS ABN103c, Schneider EZC100. Biến dòng 3 pha này phù hợp để đo dòng điện với độ chính xác tương đối. Nhược điểm là công suất ngõ ra nhỏ. Không nên dùng loại biến dòng này để đo năng lượng (kWh)

THÔNG SỐ KỸ THUẬT

• Khung kích thước AF: 100A
• Điện áp sử dụng: Max 660V
• Tỉ số biến dòng: 3x100/5A và 3x50/5A
• Cấp chính xác: CL1 cho 100/5A và CL3 cho 50/5A
• Dung lượng (công suất): 1VA

KÍCH THƯỚC BIẾN DÒNG 3 PHA 100A

Kích thước biến dòng 3 pha TPCT-103

ỨNG DỤNG THỰC TẾ BIẾN DÒNG 3 PHA

Cận cảnh biến dòng 3 pha với MCCB

Lắp biến dòng 3 pha với MCCB Schneider

Lắp biến dòng 3 pha với MCCB LS

Biến dòng 3 pha trong tủ điều khiển
