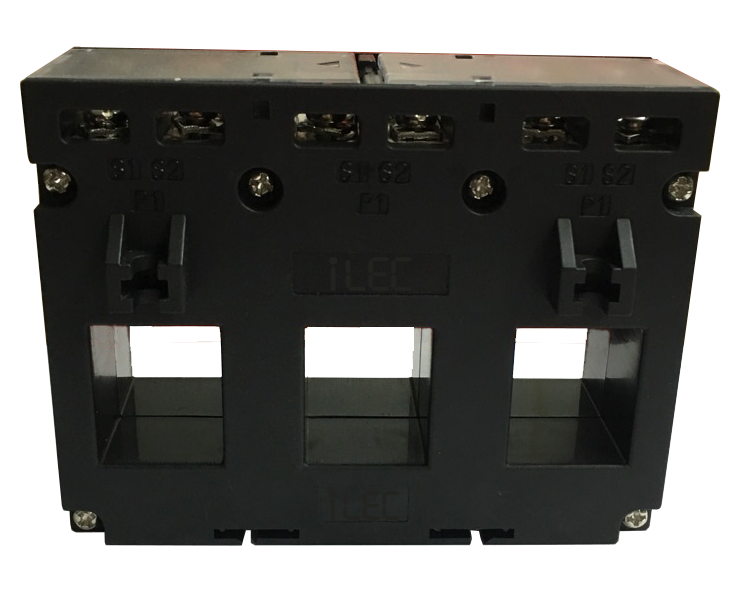

ILEC TPCT-203: Biến dòng 3 pha 200A

GIỚI THIỆU

TPCT-203 được thiết kế với ưu điểm nhỏ gọn, dễ dàng lắp đặt với MCCB frame 200A dòng phổ thông như LS ABN203c, Schneider EZC250, Schneider CVS100, CVS160, CVS250. Biến dòng 3 pha này phù hợp để đo dòng điện với độ chính xác tương đối. Nhược điểm là công suất ngõ ra nhỏ. Không nên dùng loại biến dòng này để đo năng lượng (kWh)

THÔNG SỐ KỸ THUẬT

• Khung kích thước AF: 200A
• Điện áp sử dụng: Max 660V
• Tỉ số biến dòng: 3x100/5A, 3x150/5A, 3x200/5A và 3x250/5A
• Cấp chính xác: CL1
• Dung lượng (công suất): 1.5VA

KÍCH THƯỚC ỨNG DỤNG THỰC TẾ

Kích thước biến dòng 3 pha TPCT-203

Cận cảnh biến dòng 3 pha với MCCB

Lắp biến dòng 3 pha với MCCB Schneider

Lắp biến dòng 3 pha với MCCB LS

Biến dòng 3 pha trong tủ điều khiển
