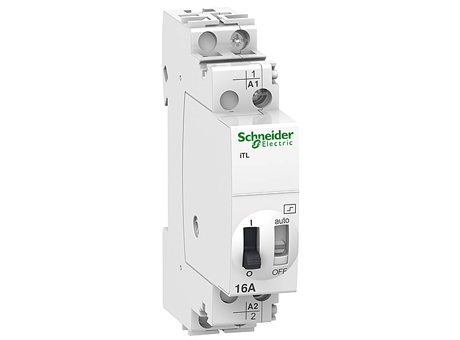

Relay xung A9C30811
Relay xung A9C30811 có chốt cơ khí. Mất điện vẫn giữ trạng thái cuối cùng.
Relay xung A9C30811
Chi tiết
ĐẶC ĐIỂM RELAY XUNG SCHNEIDER ITL
- Rơle xung Acti 9 loại iTL có công tắc on-off
- Rơle điều khiển từ xa mạch điện bằng tín hiệu xung, mỗi xung đổi trạng thái tiếp điểm 1 lần
- Điện áp cuộn dây 230/240 VAC họăc 110VDC
- Tần số đóng cắt lớn nhất cho phép: 5 lần/phút
- Có thể thao tác đóng cắt trực tiếp bằng tay từ mặt trước thiết bị
- Chỉ thị vị trí on-off bằng cần gạt
- Có thể ứng dụng cho mạch bơm luân phiên theo lượt, đèn hành lang
- Dòng điện định mức 16A, 1 cực
MẠCH ĐÈN CẦU THANG NHIỀU TẦNG DÙNG RELAY XUNG
Thông thường mạch đèn cầu thang dùng các công tắc 2 chiều. Với những đặc điểm như sau:
- Đèn ở Tầng trệt lên tầng 1 được điều khiển bởi 2 công tắc đặt ở Tầng trệt và 1.
- Đèn ở Tầng 1 lên tầng 2 được điều khiển bởi 2 công tắc đặt ở tầng 1 và tầng 2.
- Các tầng từ 2 đến tầng kế cuối có 2 công tắc, 1 cái điều khiển đèn đi xuống tầng dưới và 1 cái đi lên tầng trên.
- Khi đi qua các tầng 2, 3, ... kế cuối phải thao tác tắt đèn tầng dưới và bật đèn tầng trên.
- Nếu quên tắt đèn thì phải quay lại tắt.
Để tăng độ tiện dụng, ta có thể dùng mạch đèn cầu thang nhiều tầng sử dụng relay xung như hình dưới
Với sơ đồ này, mỗi tầng chỉ bố trí một nút nhấn. Muốn mở đèn hay tắt đèn, ta chỉ cần nhấn vào nút nào gần nhất với mình. Nhược điểm của nó là mỗi lần tác động sẽ tắt mở tất cả các đèn cùng 1 lúc.
MẠCH ĐÈN HÀNH LANG DÙNG RELAY XUNG
